ORTA MERKEZ VİNÇ SERİSİ / 115 TM
38 Ton
49 Metre.
Yedi uzatmalı ana bom, beş uzatmalı ikinci kırma ve ağır hizmet tipi orta merkez yerleşim.
MODELOMG 115 KL7+K5+M238 TON / ÇİFT KIRMA / ORTA MERKEZ
1150 kNmKALDIRMA MOMENTİ
49 mAZAMİ DİKEY ÇALIŞMA
360°DÖNÜŞ AÇISI
280 barÇALIŞMA BASINCI

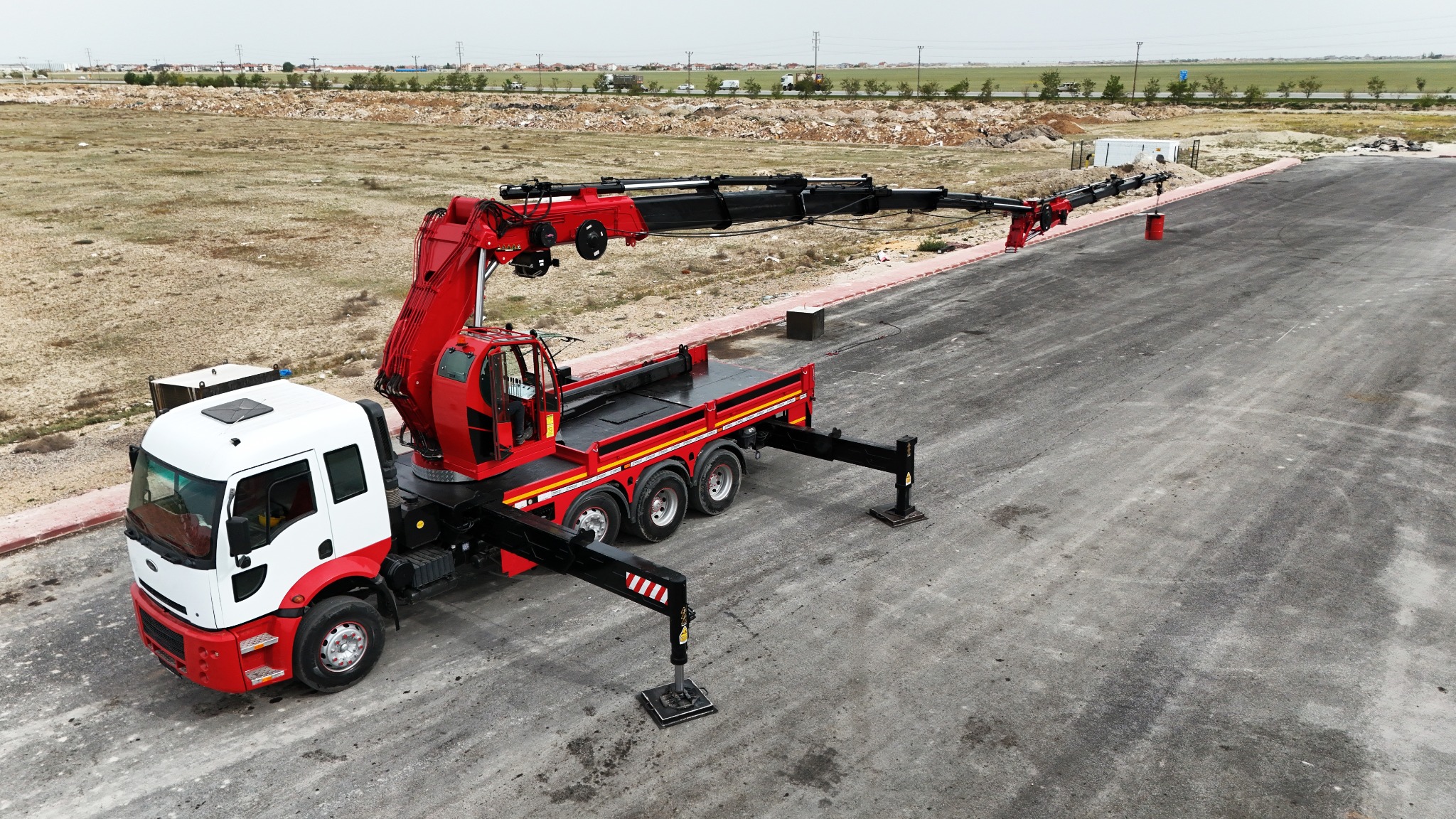

UZUN ERİŞİMLİ ORTA MERKEZ
Uzağa erişir,
merkezde dengelenir.
KL7 ana bom ve K5 ikinci kırma kombinasyonu, 49 metreye ulaşan dikey çalışma alanı sağlar. Orta merkez yerleşim; geniş ayak açıklığı, dengeli üstyapı geometrisi ve kompakt taşıma konumuyla ağır saha uygulamalarına göre hazırlanır.
OMEGA TECH DONANIMLARI
Standart
donanım.
Radyo Uzaktan Kumanda
STANDARTHalat Tamburu
STANDARTHidrolik Yağ Tankı
STANDART

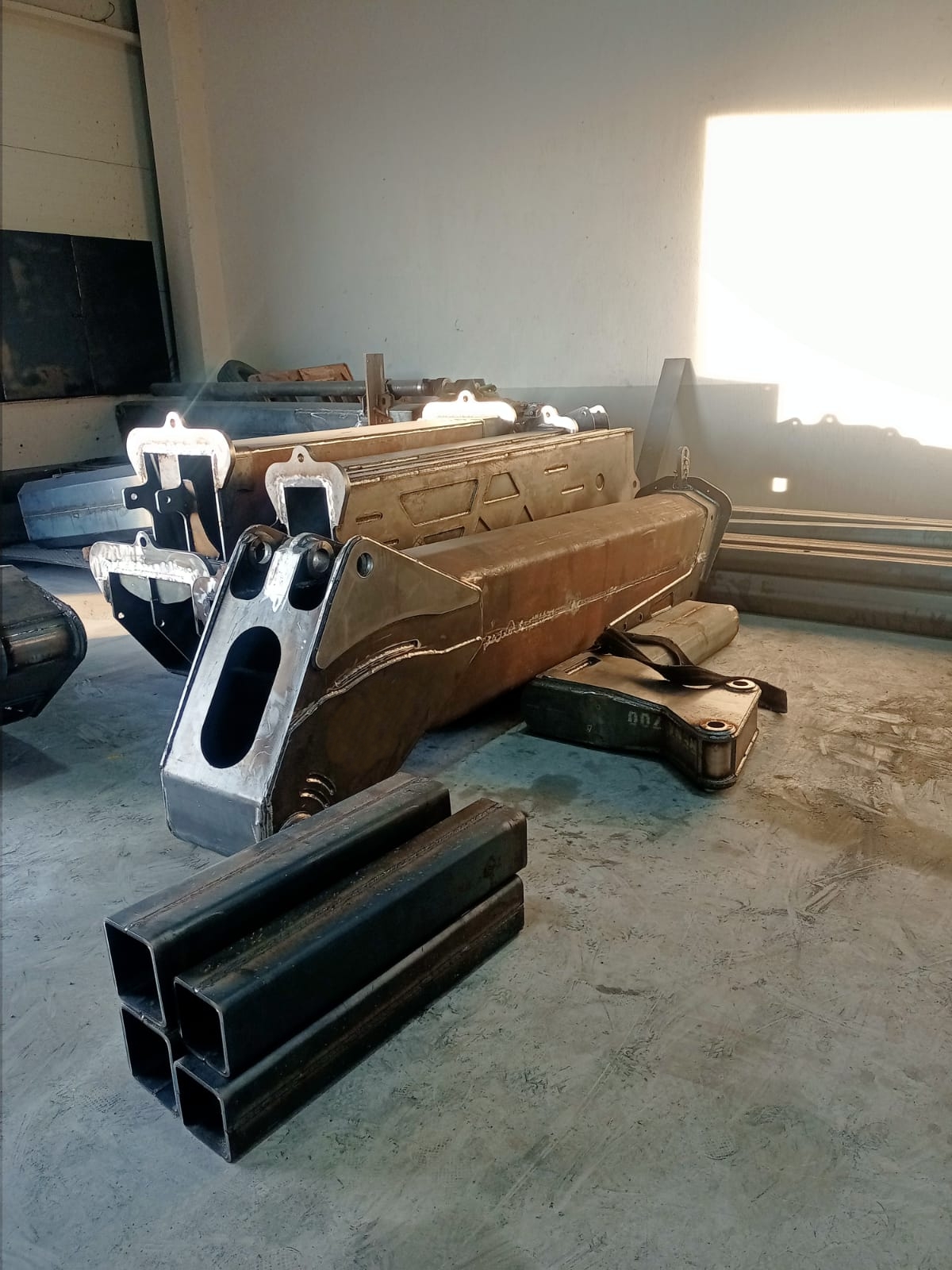

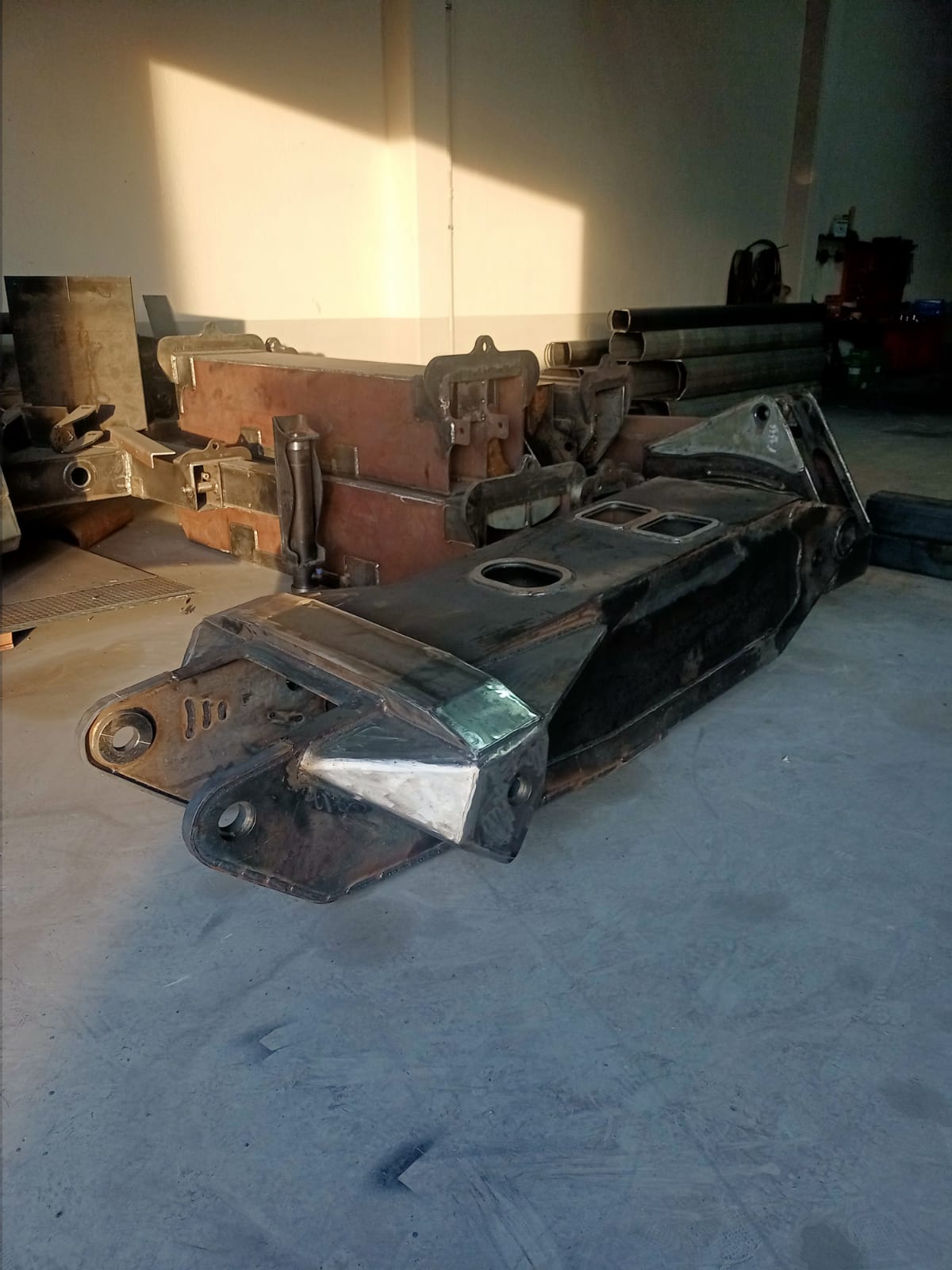

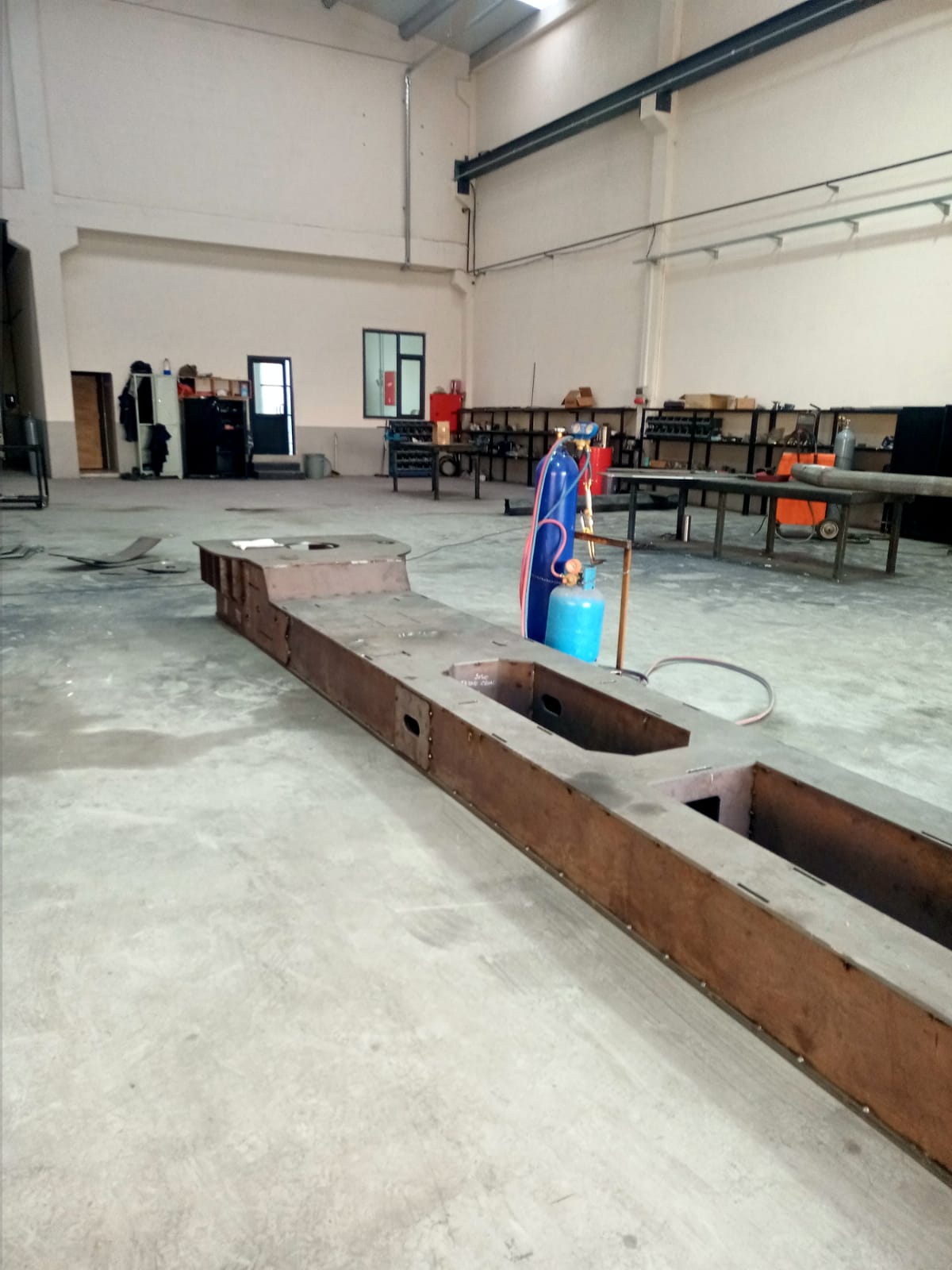

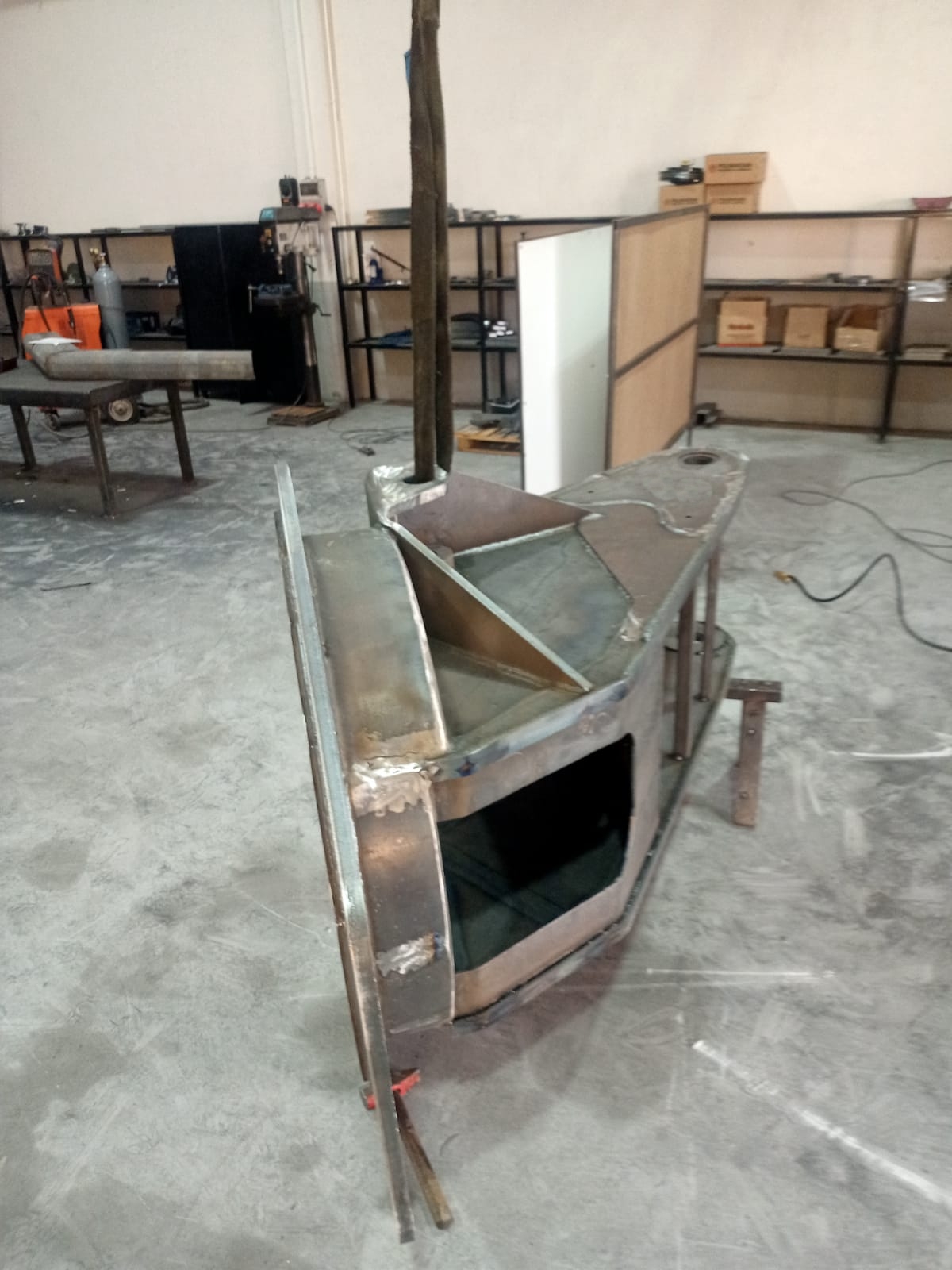

GERÇEK İMALAT
Atölyeden
sahaya.
Ana şase, kule, bom gövdeleri ve bağlantı parçaları; yük aktarımı, kaynak erişimi ve montaj sırası dikkate alınarak ayrı ayrı hazırlanır.
- Takviyeli orta merkez şase
- KL7+K5 çift kırma bom grubu
- Proje bazlı araç ve ayak entegrasyonu

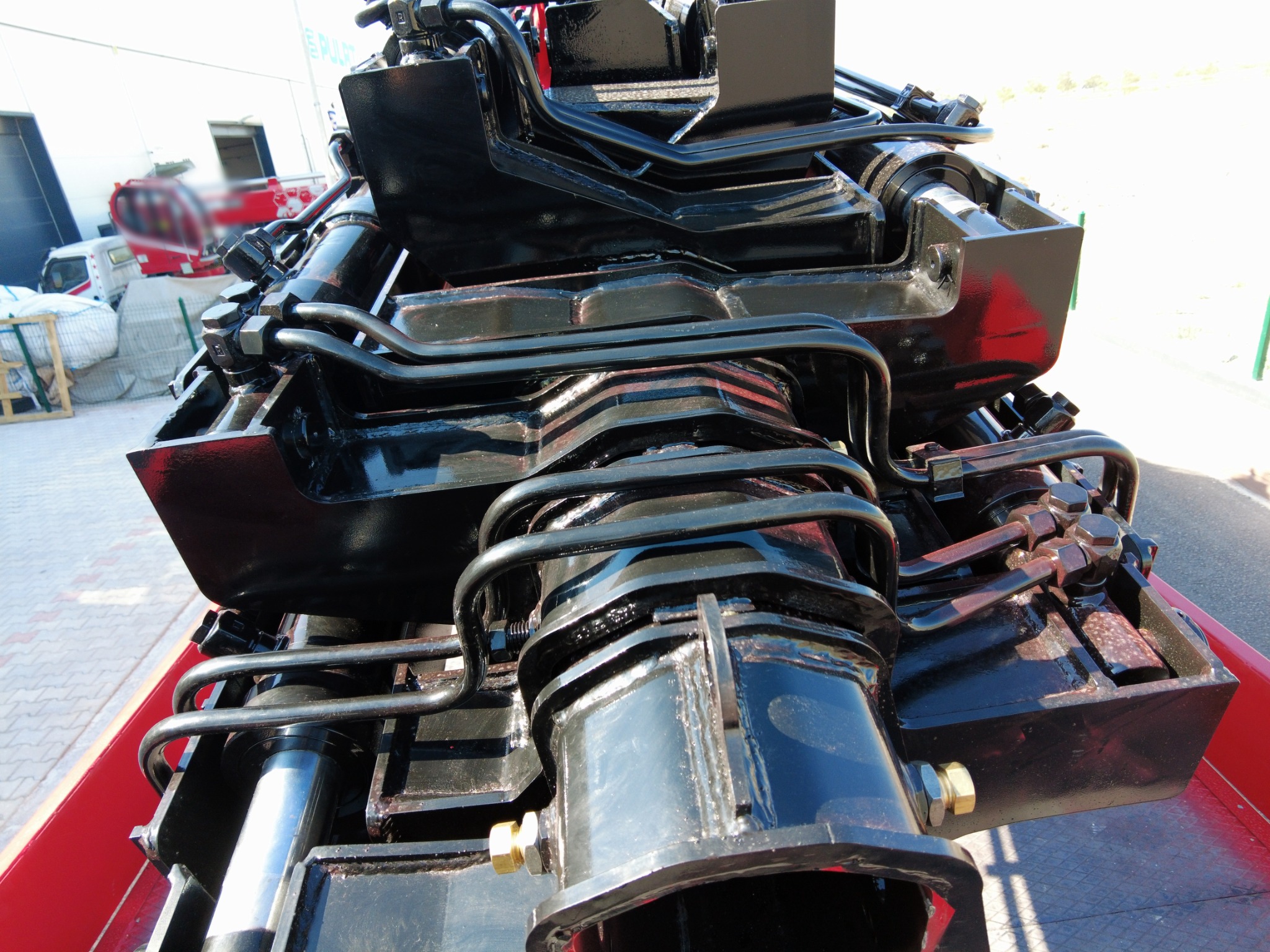

HİDROLİK DETAY
Temiz tesisat,
güçlü yapı.
Bom grubu üzerindeki borulama, hortum geçişleri ve bağlantı noktaları bakım erişimi ve hareket güvenliği gözetilerek düzenlenir.

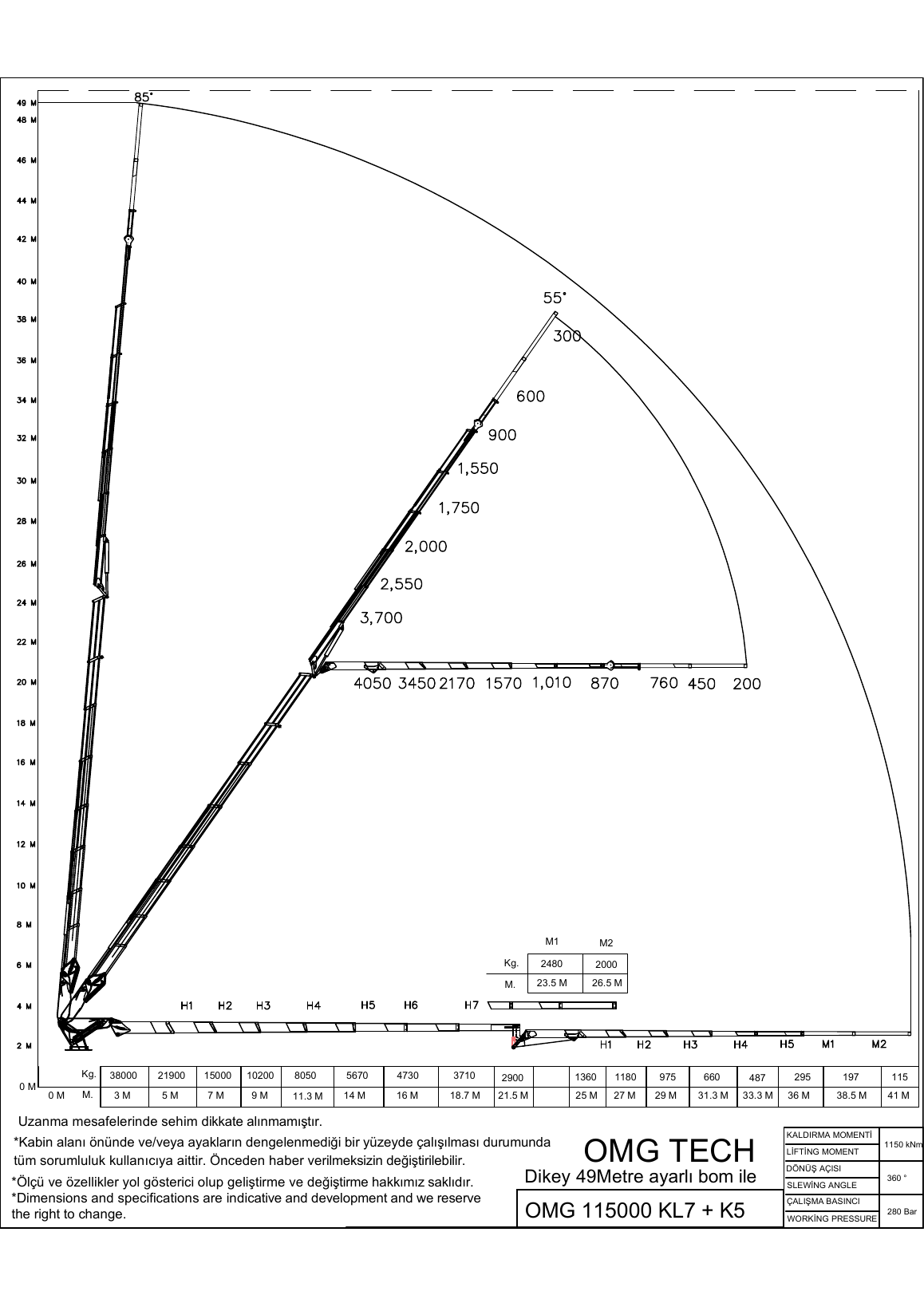

KALDIRMA DİYAGRAMI
49 metreye
uzanan çalışma alanı.
Kapasite değerleri, sağlanan OMG 115 kaldırma diyagramından doğrudan aktarılmıştır. Nihai değerler araç, ayak açıklığı ve saha koşullarına göre proje aşamasında doğrulanır.
PDF diyagramını aç ↗
Ana Bom Kapasitesi
3 m38.000 kg
5 m21.900 kg
7 m15.000 kg
9 m10.200 kg
11,3 m8.050 kg
14 m5.670 kg
16 m4.730 kg
18,7 m3.710 kg
21,5 m2.900 kg
İkinci Kırma Kapasitesi
25 m1.360 kg
27 m1.180 kg
29 m975 kg
31,3 m660 kg
33,3 m487 kg
36 m295 kg
38,5 m197 kg
41 m115 kg
Not: Paylaşılan diyagramın model satırında “OMG 115000 KL7+K5” ibaresi bulunmaktadır; ürün, bildirilen “OMG 115 KL7+K5+M2” model adıyla sunulmuştur.
38 TON ORTA MERKEZ
49 metre erişim,
tek üstyapıda.
Araç, çalışma mesafesi ve yük bilgilerinizi paylaşın; OMG 115 konfigürasyonunu projenize göre hazırlayalım.
