DİNGİL ÜSTÜ VİNÇ SERİSİ / 120 TM
40 Ton
Dingil Üstü.
KL7+K5 çift kırma bom grubu, 49 metre erişim ve ağır hizmet tipi özel araç üstyapısı.
MODELOMG 120 KL7+K5+M240 TON / DİNGİL ÜSTÜ / ÇİFT KIRMA
1200 kNmKALDIRMA MOMENTİ
49 mAZAMİ DİKEY ÇALIŞMA
360°DÖNÜŞ AÇISI
280 barÇALIŞMA BASINCI
ÖZEL ARAÇ ÜSTYAPISI
Vinç ve taşıyıcı,
tek sistem.
Dingil üstü konfigürasyon; vinç, şase, denge ayakları, ekipman dolapları ve kabini bütünleşik bir üstyapıda toplar. Uzun erişimli KL7+K5 bom grubu, geniş ayak geometrisiyle ağır saha uygulamalarına hazırlanır.
Standart ve
opsiyonel donanım.
Simgeler, makinede sunulan donanımı ilk bakışta anlaşılır biçimde gösterir.Standart Özellikler
Opsiyonel Özellikler
DİNGİL ÜSTÜ MÜHENDİSLİK
Geniş ayak açıklığı,
bütünleşik üstyapı.
Özel araç şasesi boyunca dağıtılan ekipman dolapları ve denge ayağı grubu, sahada hızlı kurulum ve düzenli ekipman erişimi sağlar.
- Özel dingil üstü şase ve kasa
- Dört noktalı geniş denge ayağı sistemi
- Operatör kabininden hassas kontrol

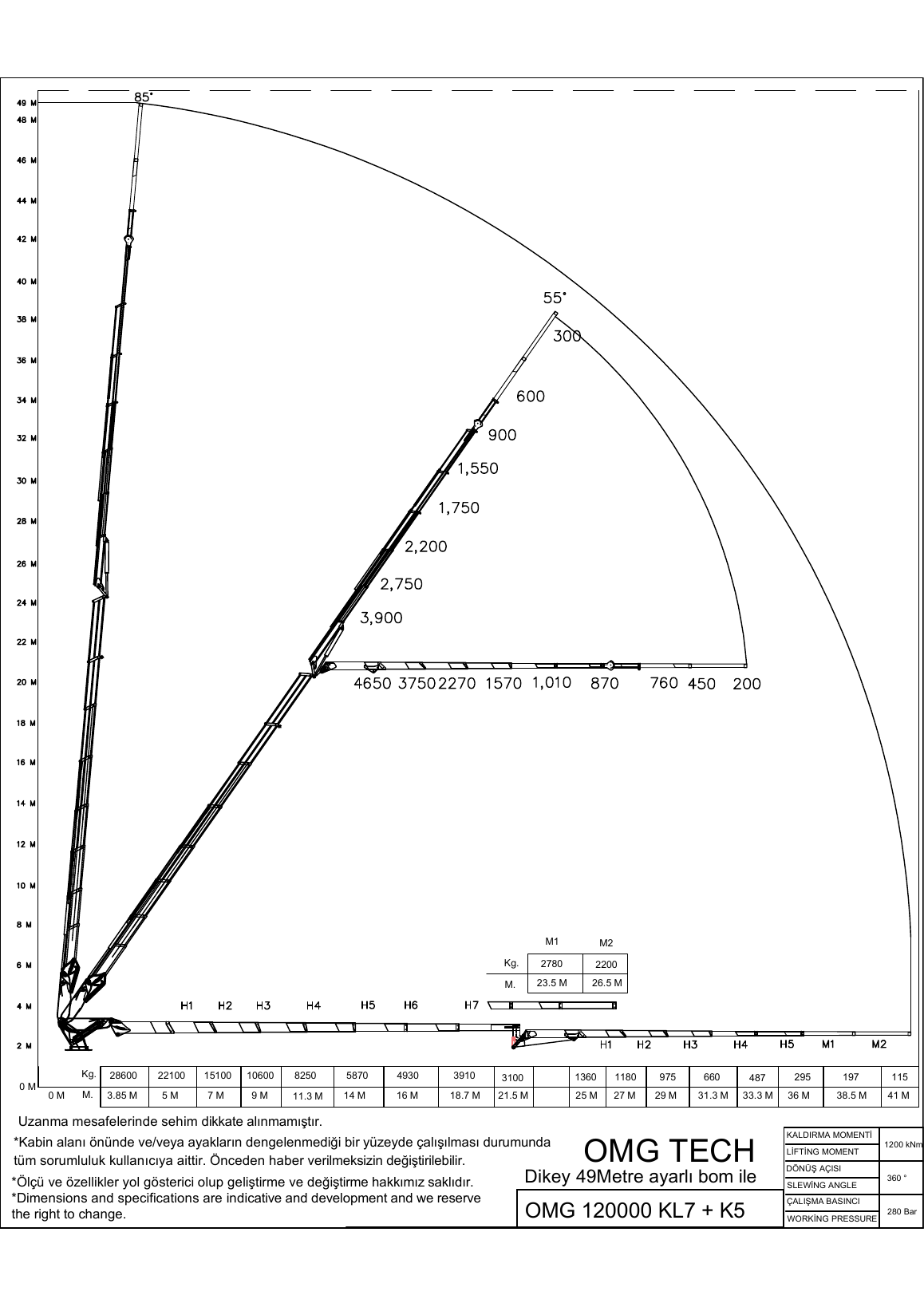

KALDIRMA DİYAGRAMI
49 metreye
uzanan çalışma alanı.
Kapasiteler, paylaşılan OMG 120 kaldırma diyagramından aktarılmıştır. Nihai değerler araç, ayak açıklığı ve saha koşullarına göre proje aşamasında doğrulanır.
PDF diyagramını aç ↗
Ana Bom Kapasitesi
3,85 m28.600 kg
5 m22.100 kg
7 m15.100 kg
9 m10.600 kg
11,3 m8.250 kg
14 m5.870 kg
16 m4.930 kg
18,7 m3.910 kg
21,5 m3.100 kg
İkinci Kırma Kapasitesi
25 m1.360 kg
27 m1.180 kg
29 m975 kg
31,3 m660 kg
33,3 m487 kg
36 m295 kg
38,5 m197 kg
41 m115 kg
Not: Paylaşılan diyagramın model satırında “OMG 120000 KL7+K5” ibaresi bulunmaktadır; ürün, bildirilen “OMG 120 KL7+K5+M2” model adıyla sunulmuştur.
40 TON DİNGİL ÜSTÜ
Taşıyıcı ve vinç,
birlikte tasarlanır.
Çalışma mesafesi, yük ve yol şartlarını paylaşın; OMG 120 dingil üstü konfigürasyonunu projenize göre hazırlayalım.
