DİNGİL ÜSTÜ SÜPER AĞIR SERİ / 315 TM
105 Ton
Üst Sınıf.
KL9 ana bom, K7 ikinci kırma ve M3 ayarlı bom geometrisiyle yüksek kapasiteyi uzun erişimle birleştirir.
MODELOMG 315 KL9+K7+M3105 TON / DİNGİL ÜSTÜ / ÇİFT KIRMA
3150 kNmKALDIRMA MOMENTİ

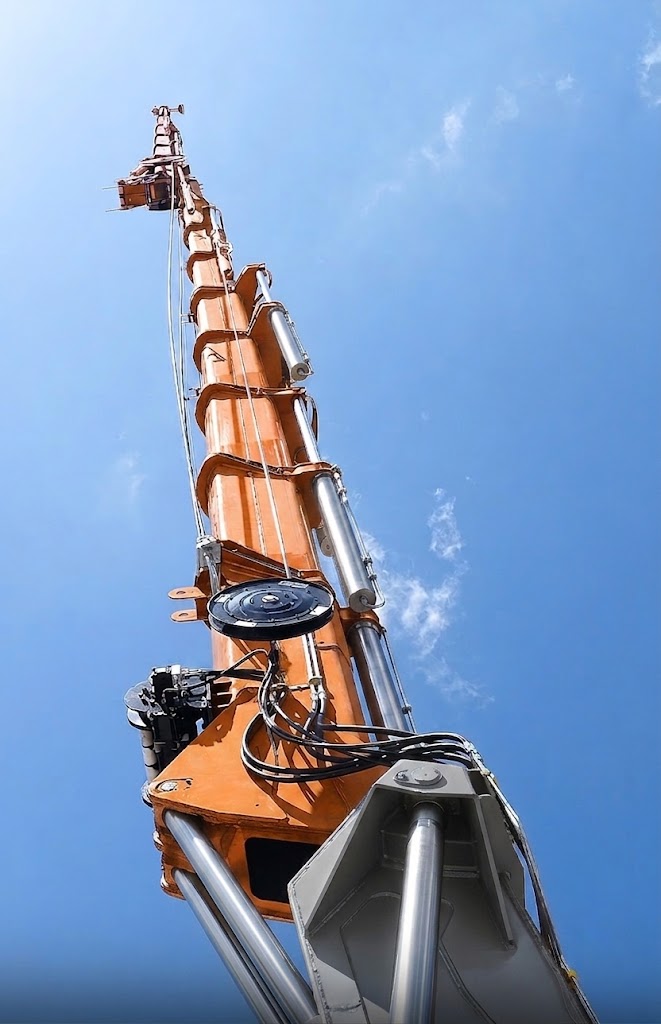

68 mDİKEY ERİŞİM
∞SONSUZ DÖNÜŞ
300 barÇALIŞMA BASINCI
105 TON DİNGİL ÜSTÜ
Ağır yükte
uzun erişim.
OMG 315; 105 ton başlangıç kapasitesi, dokuz uzatmalı ana bom ve yedi uzatmalı ikinci kırma yapısıyla büyük ölçekli endüstriyel kaldırma projeleri için tasarlanır. Taşıyıcı şase, karşı ağırlık ve denge ayağı yerleşimi projeye göre hesaplanır.
Standart ve
opsiyonel donanım.
Simgeler, makinede sunulan donanımı ilk bakışta anlaşılır biçimde gösterir.Standart Özellikler
Opsiyonel Özellikler
315 TON-METRE SINIFI
Taşıyıcıdan boma
bir bütün.

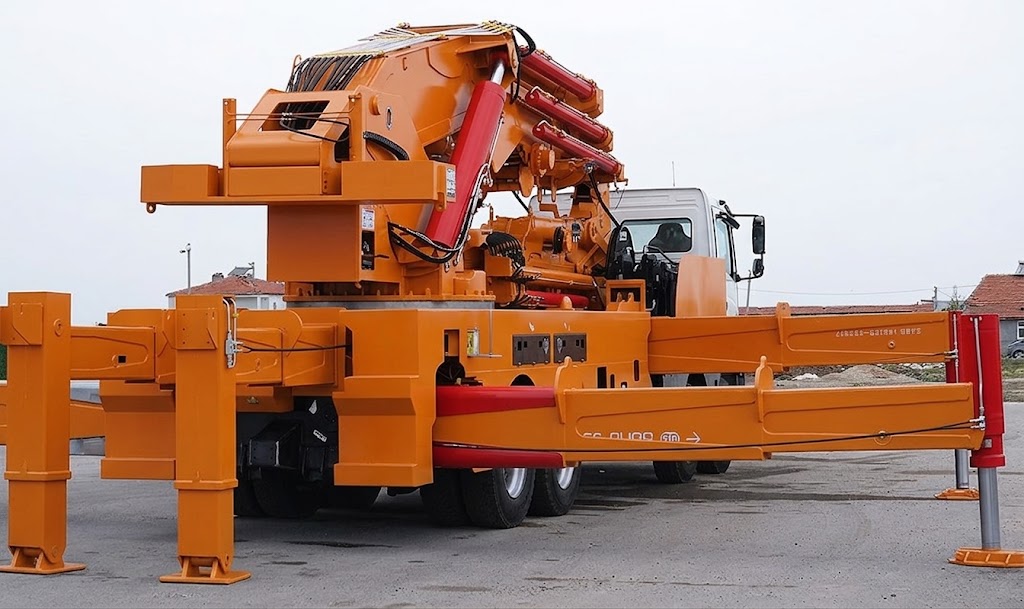

Süper ağır hizmet tipi şase, geniş açılımlı denge ayakları ve yüksek momentli bom grubu; yükü araç üzerine dengeli aktarmak için birlikte projelendirilir.
- 3150 kNm kaldırma momenti
- KL9+K7+M3 çift kırma geometrisi
- 105.000 kg başlangıç kapasitesi
- Kabin ve gelişmiş kontrol sistemleri opsiyonel

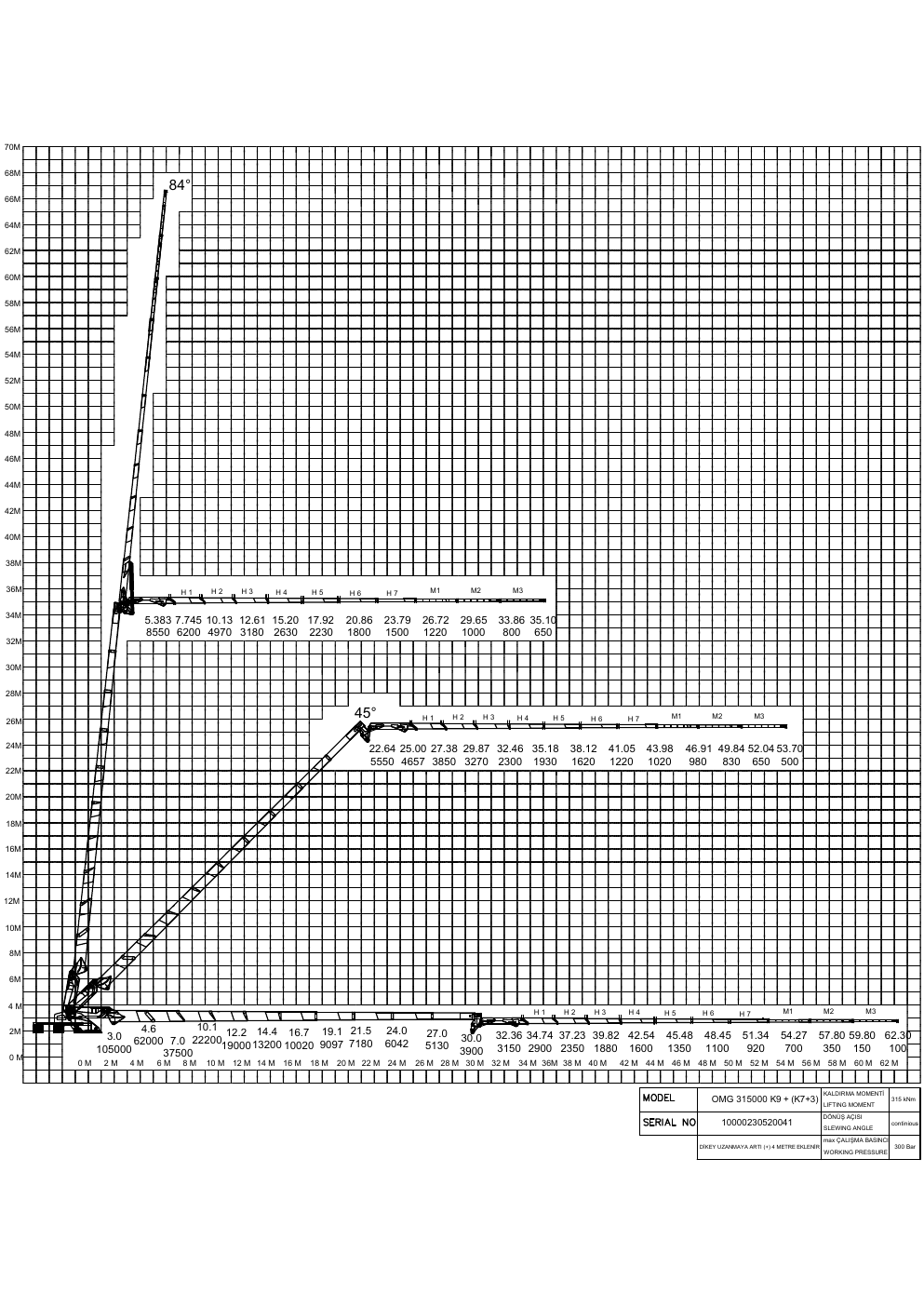

KALDIRMA DİYAGRAMI
105 tondan
68 metreye.
Paylaşılan teknik diyagram, ana bom ve ikinci kırma grubunun farklı açı ve erişimlerdeki kapasitelerini gösterir. Ayarlı bomla dikey erişime 4 metre ilave edilir.
Orijinal PDF’yi aç ↗
Seçilmiş Kapasite Değerleri
3,0 m105.000 kg
4,6 m62.000 kg
7,0 m37.500 kg
10,1 m22.200 kg
12,2 m19.000 kg
14,4 m13.200 kg
16,7 m10.020 kg
19,1 m9.097 kg
21,5 m7.180 kg
24,0 m6.042 kg
27,0 m5.130 kg
30,0 m3.900 kg
32,36 m3.150 kg
35,10 m2.900 kg
39,82 m1.880 kg
45,48 m1.350 kg
51,34 m920 kg
57,80 m350 kg
62,30 m100 kg
Değerler paylaşılan teknik diyagramdan aktarılmıştır. Nihai kapasite; araç, denge ayağı açıklığı, bom açısı ve proje şartlarına göre teknik onayla kesinleştirilir.
105 TON DİNGİL ÜSTÜ
315 ton-metre,
projenize özel.
Yük, çalışma mesafesi ve taşıyıcı araç şartlarını paylaşın; uygun şase ve bom konfigürasyonunu birlikte belirleyelim.
