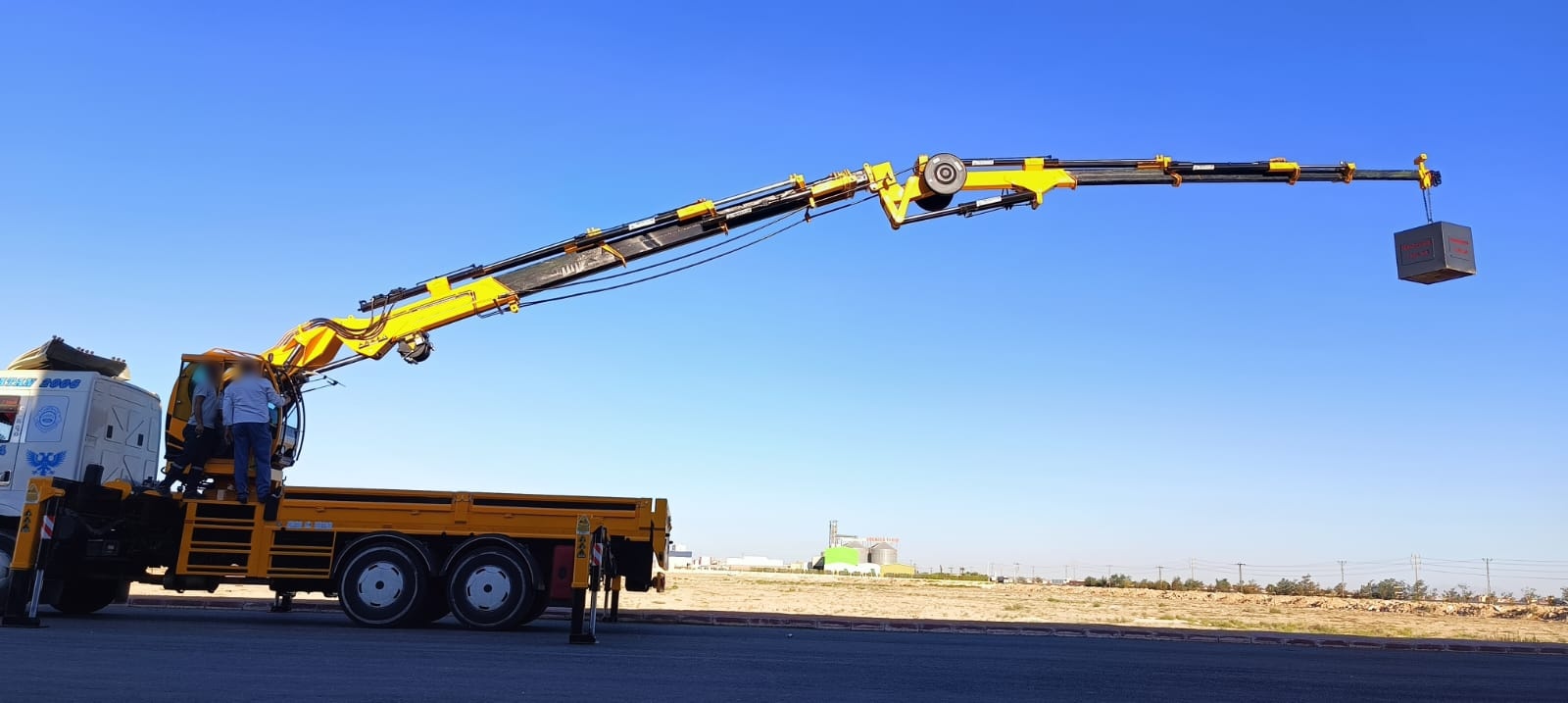

20 ton çift kırma vincin tam açık çalışma görünümü

KATLANIR BOMLU VİNÇ / 60 TM

20 Ton
Çift Kırma.

Engellerin üzerinden uzanın. Yükü daha uzağa, daha kontrollü ve daha esnek taşıyın.

Kaldırma diyagramı ↓Çalışma videosu ▶
MODELOMG 60 YKL6+K4+M220 TON / ÇİFT KIRMA
600 kNmKALDIRMA MOMENTİ
36 mAZAMİ DİKEY ÇALIŞMA
∞SONSUZ DÖNÜŞ
280 barÇALIŞMA BASINCI

ÇİFT KIRMA GEOMETRİSİ

Yüksek engelleri
avantaja çevirin.

Ana bomun ucundaki dört hidrolik uzatmalı ikinci kırma grubu; çatı, duvar, makine ve diğer saha engellerinin arkasına erişim sağlar. Ayarlı mekanik bomlarla birlikte 36 metreye ulaşan dikey çalışma alanı sunar.

OMEGA TECH DONANIMLARI

Standart
donanım.

Tüm ana makine serilerinde teslimat kapsamına dahildir.
STANDART / 01

Operatör Kabini

STANDART
STANDART / 02

Radyo Uzaktan Kumanda

STANDART
STANDART / 03

Halat Tamburu

STANDART
STANDART / 04

Hidrolik Yağ Tankı

STANDART
20 ton çift kırma vincin araç üzerinde katlanmış görünümü
Taşıma konumunda kompakt yerleşim

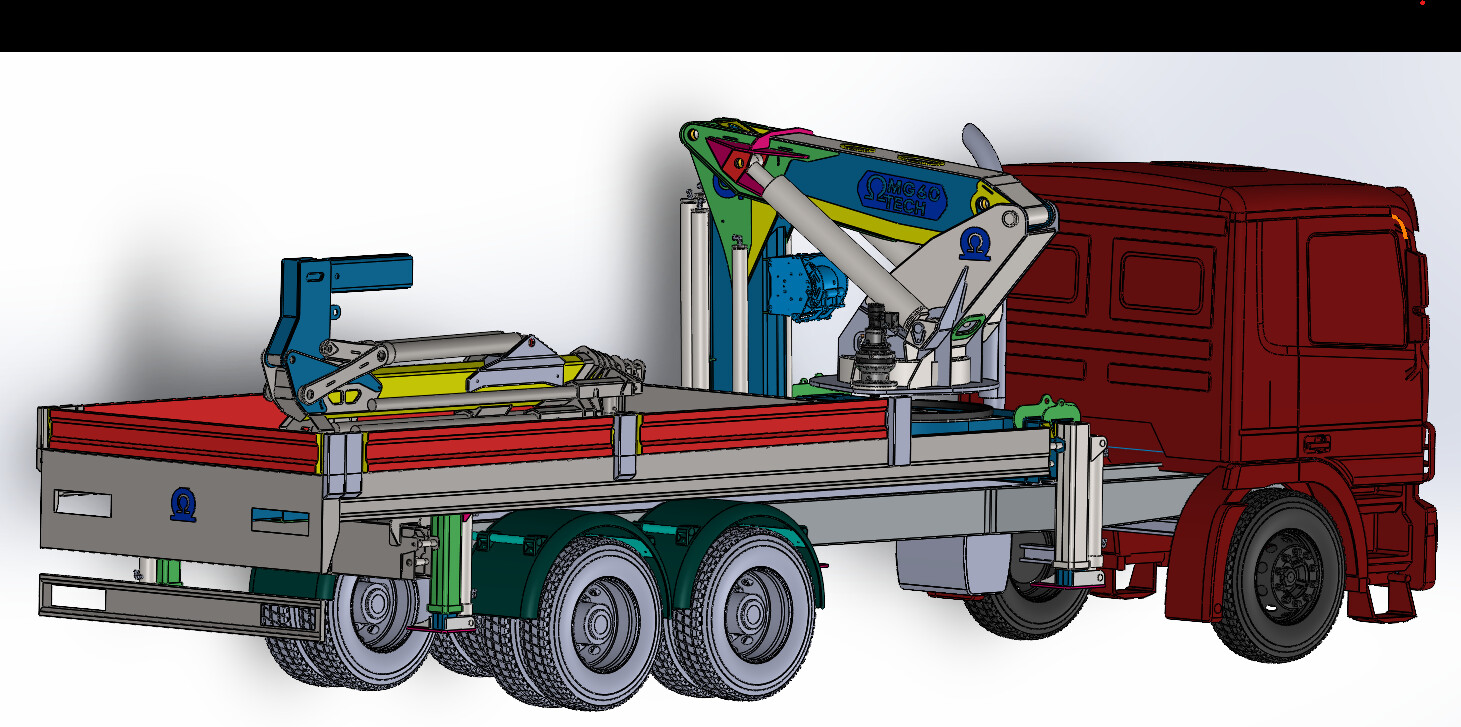

20 ton çift kırma vinç mühendislik yerleşim görseli
Proje öncesi araç üstü mühendislik

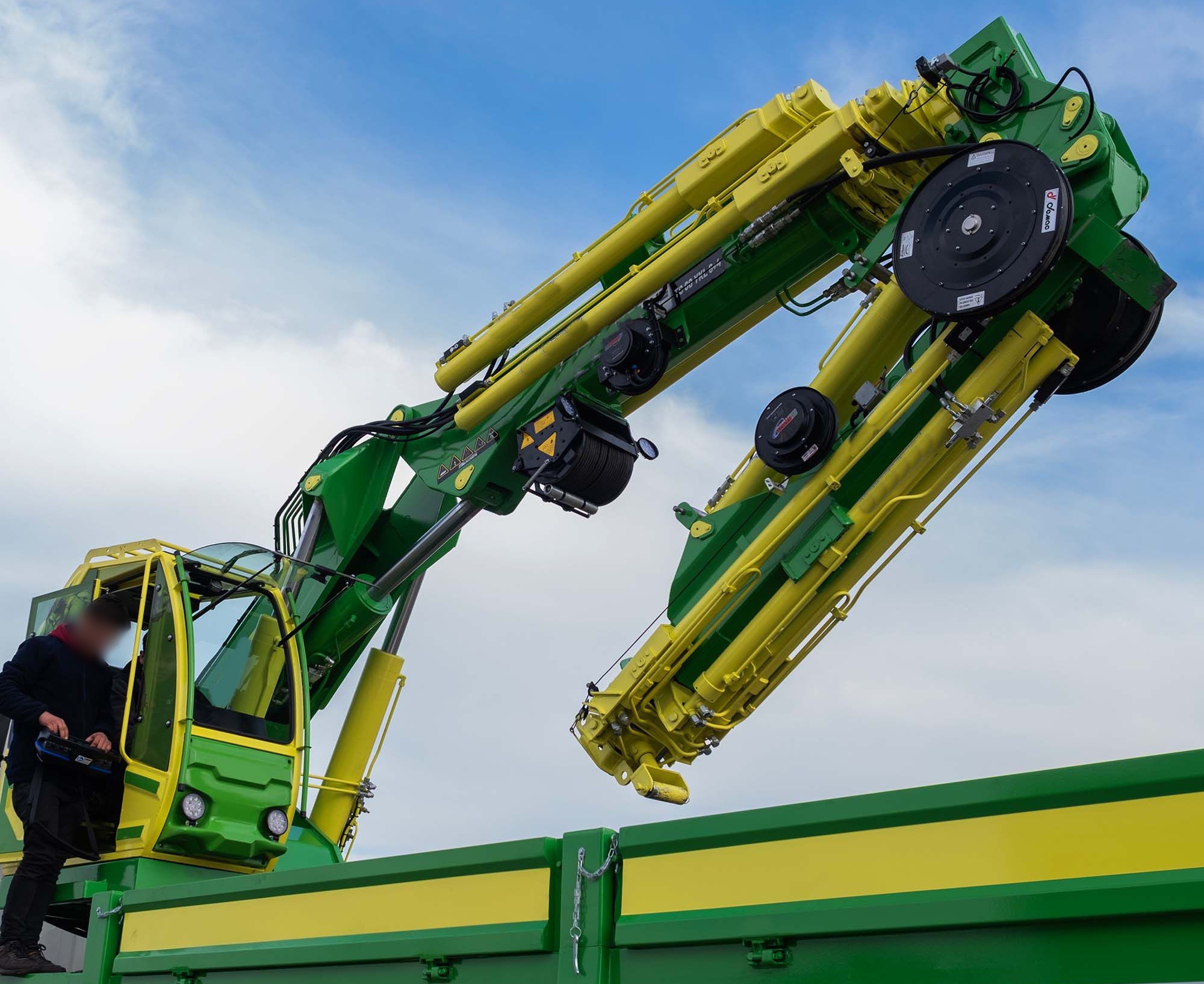

Çift kırma bom, halat tamburları ve hidrolik sistem detayı
İkinci kırma ve donanım detayı

SAHADA ÇİFT KIRMA

İki mafsal,
çok daha fazla erişim.

Bomların açılma sırasını, ikinci kırmanın çalışma geometrisini ve makinenin gerçek sahadaki hareketlerini videodan inceleyin.

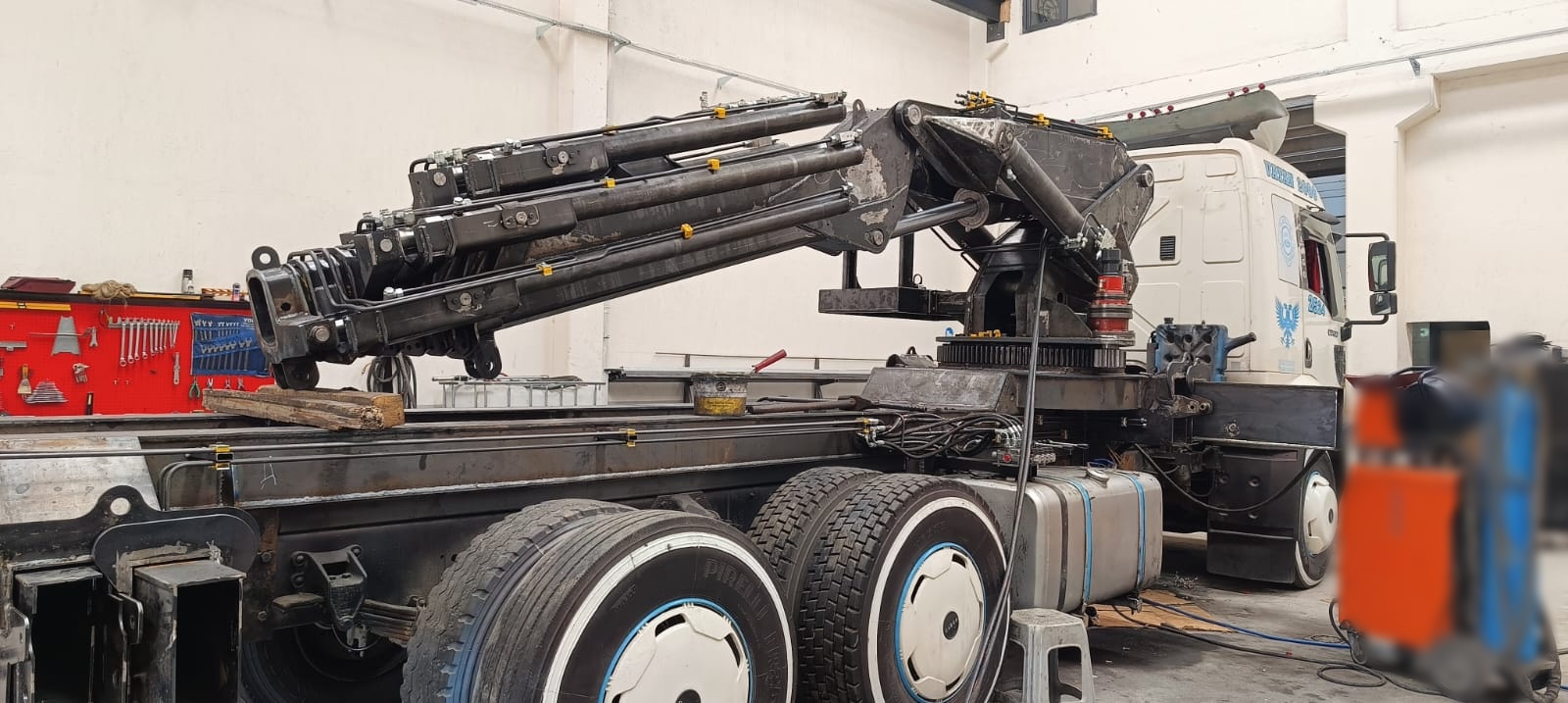

20 ton çift kırma vincin atölyedeki imalat ve montaj aşaması
Atölyede gerçek montaj süreci

ÜRETİMİN İÇİNDEN

İki bom grubu,
tek güçlü sistem.

Ana bom ve ikinci kırma grupları; yük yolları, silindir bağlantıları, borulama ve servis erişimi birlikte değerlendirilerek araç üzerinde birleştirilir.

  • 6 hidrolik ana bom uzatması
  • 4 hidrolik ikinci kırma uzatması
  • 2 mekanik ayarlı bom seçeneği

KALDIRMA DİYAGRAMI

İki çalışma alanı,
tek diyagram.

Ana bom ve ikinci kırma kapasiteleri ayrı tablolarla gösterilmiştir. Nihai değerler araç, bom konfigürasyonu ve saha şartlarına göre proje aşamasında doğrulanır.

PDF diyagramını aç ↗

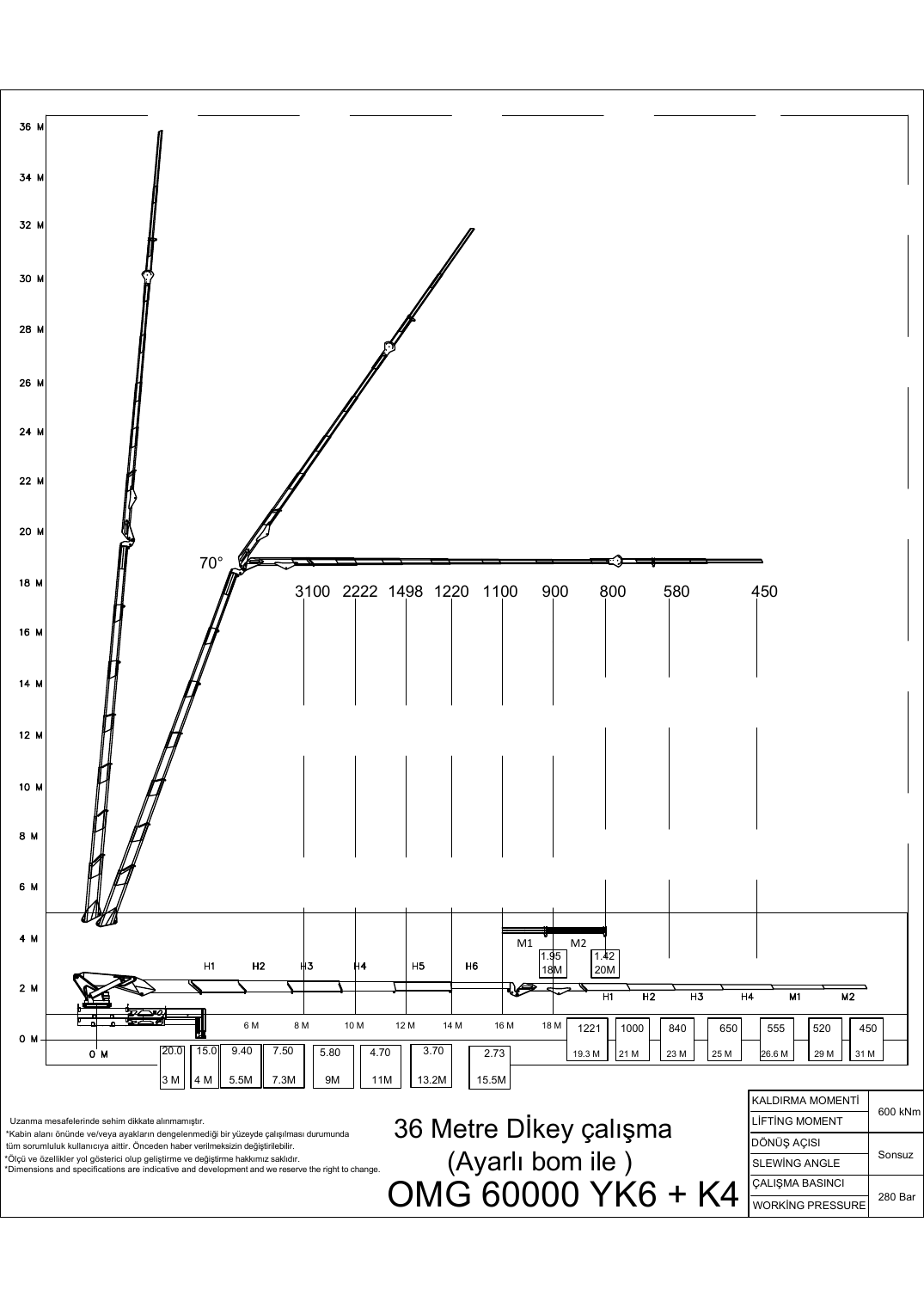

OMG 60 YKL6+K4 kaldırma diyagramı

Ana Bom Kapasitesi

3 m20.000 kg

4 m15.000 kg

5,5 m9.400 kg

7,3 m7.500 kg

9 m5.800 kg

11 m4.700 kg

13,2 m3.700 kg

15,5 m2.730 kg

18 m1.950 kg

20 m1.420 kg

İkinci Kırma Kapasitesi

19,3 m1.221 kg

21 m1.000 kg

23 m840 kg

25 m650 kg

26,6 m555 kg

29 m520 kg

31 m450 kg

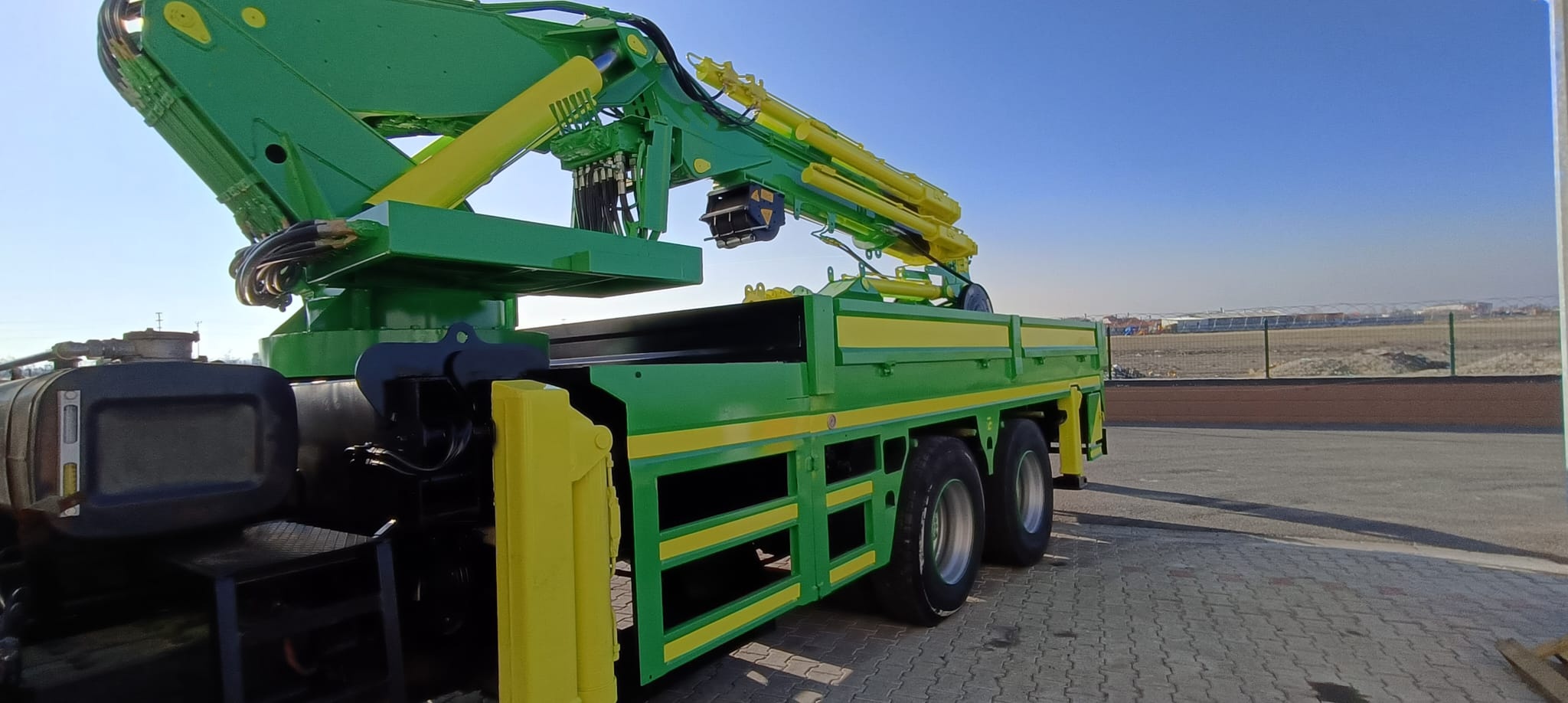

Yeşil sarı 20 ton çift kırma vincin araç üstü görünümü

İŞE ÖZEL RENK VE YERLEŞİM

Makineniz,
filonuzun imzası.

Araç, kasa, kurumsal renk ve kullanım senaryosuna göre bütünleşik bir üstyapı tasarlanır.

20 TON ÇİFT KIRMA

Uzağa erişin,
kontrolü bırakmayın.

Çalışma yüksekliği, yatay mesafe ve araç bilgilerinizi paylaşın; doğru bom konfigürasyonunu hazırlayalım.
